Wiring Diagram Motor Bolak Balik (Forward Reverse)

Motor Bolak Balik ini adalah salah satu kerja motor induksi 3 phasa yang sering digunakan pada mesin mesin produksi oleh banyak kalangan industri, baik industri kecil maupun industri besar. Secara spesifik penggunaannya tidaklah terlalu penting, karena mesin mesin produksi terus mengalami perkembangan dari segi pemanfaatan dan kontruksi mesinnya itu sendiri. Namun secara prinsipalnya adalah sama, yaitu membolak balikkan arah putaran motor induksi dengan tombol tombol atau rangkaian interlock tertentu.

Baiklah.. langsung saja saya jelaskan prinsip sederhana dari rangkaian Motor induksi 3 phasa Bolak Balik atau Forward Reverse,
melalui bahasa gambar agar mudah mempelajarinya.
Coba lihat gambar di bawah ini

 Dalam gambar diatas dijelaskan:

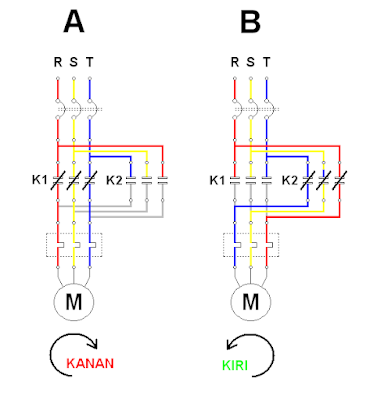

• gambar A: arah putaran motor ke arah kanan bila urutan phasa input R-S-T masuk dalam rangkaian Breaker dan Kontaktor ke motor.
• gambar B: arak putaran motor ke arah kiri bila urutan phasa input yang masuk dalam rangkaian dan ke motor adalah kebalikannya, yaitu T-S-R

Klik disini untuk mengetahui secara teoritis bagaimana arah putaran motor menjadi bolak balik sesuai dengan urutan phasa input. Lalu perhatikan gambar berikut dibawah ini.

Dalam gambar diatas dijelaskan

• gambar A: Saya sudah menambahkan thermal overload dan 2 kontaktor dalam rangkaian, yaitu K1 dan K2. Dalam gambar A ini K1 dalam posisi NC atau sedang dalam kondisi ON, dan K2 dalam posisi Off. Lihatlah bagaimana urutan phasa input R-S-T masuk dalam rangkaian, sehingga putaran motor menjadi kearah kanan.
• gambar B: Dalam gambar B ini urutan phasa input yang masuk dalam rangkaian adalah kebalikannya, yaitu T-S-R bila K2 dalam posisi NC atau ON, dan K1 dalam posisi Off. Dan membuat arah putaran motor menjadi kearah kiri.

Dalam penggambaran realnya atau Rangkaian Utamanya dapat dilihat pada gambar dibawah ini:

urutan phasa input motor R-S-T

urutan phasa input motor T-S-R

 Pada gambar A dibawah ini adalah wiring untuk menghidup matikan K1 dan K2 satu persatu. Artinya adalah: bila tombol hijau ditekan, maka K1 akan bekerja dan berhenti bila tombol dilepas. Begitu juga K2 bila tombol merah ditekan dan dilepas. Bisakah Anda bayangkan bila tombol tombolnya ditekan bersamaan ?? iya... pada rangkaian utamanya akan terjadi korsleting 3 phasa!! Lalu bagaimana kelanjutannya..??

Lihat gambar B !!

Untuk membuat kerja K1 dan K2 secara bergantian, kita bisa memanfaatkan NC pada masing masing kontaktor seperti pada gambar B. NC dari K1 dipasang seri pada jalur input koil K2, begitu juga sebaliknya, NC dari K2 dipasang seri pada jalur input koil K1.

Lalu lihat gambar C dan D !!
bila tombol hijau ditekan, maka K1 akan bekerja dan NC dari K1 akan menjadi NO yang menyebabkan tombol merah atau K2 tidak akan bisa berfungsi karena jalur inputnya terputus selama K1 masih bekerja. Begitu juga sebaliknya yang terjadi bila tombol merah ditekan setelah K1 tidak bekerja.

Sebagi finalisasi wiring rangkaian Forward Reverse ini, kita harus memasang juga sistem Proteksi Motor untuk mengamankan motor dari beban lebih dengan menggunakan NC dari Thermal Overload yang telah terpasang sebelumnya, seperti pada gambar berikut dibawah ini

 Dan saya sertakan juga wiring rangkaian Forward Reverse ini dengan sistem interlock untuk fungsi kerja motor lain yang mungkin Anda butuhkan.

Demikian saja pembahasan tentang Wiring Motor Bolak Balik (Forward Reverse) ini.
Semoga bermanfaat
