Thermal Over Load Relay

Fungsi dari Overload relays adalah untuk proteksi motor listrik dari beban lebih. Seperti halnya sekring (fuse) pengaman beban lebih ada yang bekerja cepat dan ada yang lambat. Sebab waktu motor start arus dapat mencapai 6 kali nominal, sehingga apabila digunakan pengaman yang bekerja cepat, maka pengamannya akan putus setiap motor dijalankan

Overload relay yang berdasarkan pemutus bimetal akan bekerja sesuai dengan arus yang mengalir, semakin tinggi kenaikan temperatur yang menyebabkan terjadinya pembengkokan , maka akan terjadi pemutusan arus, sehingga motor akan berhenti. Jenis pemutus bimetal ada jenis satu phasa dan ada jenis tiga phasa, tiap phasa terdiri atas bimetal yang terpisah tetapi saling terhubung, berguna untuk memutuskan semua phasa apabila terjadi kelebihan beban. Pemutus bimetal satu phasa biasa digunakan untuk pengaman beban lebih pada motor berdaya kecil.

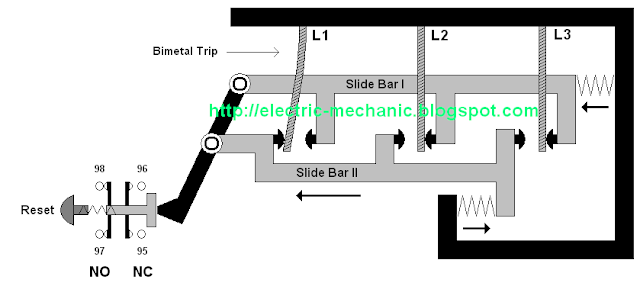

Mekanisme kerja Over load relay: apabila resistance wire dilewati arus lebih besar dari nominalnya, maka bimetal trip, bagian bawah akan melengkung ke kiri dan membawa slide ke kiri, gesekan ini akan membawa lengan kontak pada bagian bawah terdorong ke kiri dan kontak NC (95-96) akan lepas, dan membuat kontak NO (97-98) akan terhubung.

gambar kegagalan 1 phasa akibat arus lebih
dari arus nominal pada Thermal Overload Relay

 Selama bimetal trip itu masih panas, maka dibagian bawah akan tetap terbawa ke kiri, sehingga kontak – kontaknya belum dapat dikembalikan ke kondisi semula walaupun reset buttonnya ditekan, apabila bimetal sudah dingin barulah kontaknya dapat kembali lurus dan kontaknya baru dapat di hubungkan kembali dengan menekan reset button
